Normen und Gesetze
Auf dieser Seite wollen wir Ihnen einige Hilfestellungen liefern, um sich im Dschungel von Normen und Vorschriften rund um die Not- und Sicherheitsbeleuchtung zurecht zu finden.
Anhand einiger Leitthemen finden Sie hier Links zu aktuellen Anforderungen, Erklärungen zu geltenden Normen und weitere Informationen.
Da Normung einem stetigen Überarbeitungsprozess unterliegt, wird auch diese Seite regelmäßig aktualisiert, um Sie immer auf dem neuesten Stand zu halten!

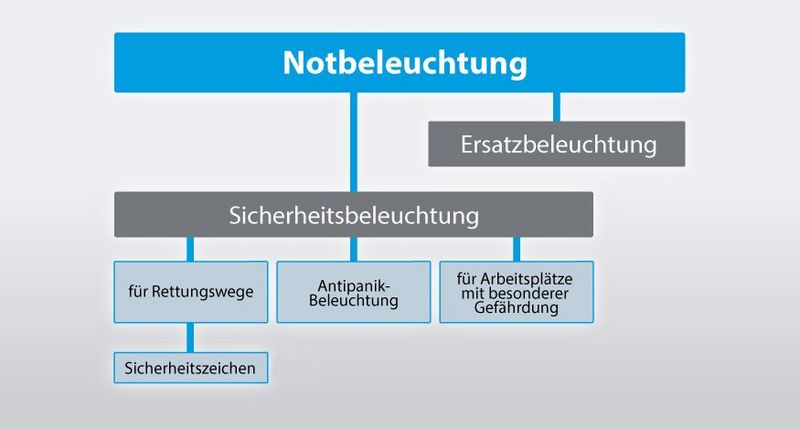

Was ist Notbeleuchtung, was ist Sicherheitsbeleuchtung?
Nach DIN VDE 0100-560 3.1. zählt Notbeleuchtung zu den elektrischen Anlagen für Sicherheitszwecke. Sie wird nach Ausfall der künstlichen Beleuchtung in einem Gebäude für eine definierte Zeit wirksam.
Als Stromquelle für Sicherheitszwecke können dabei batteriegestützte Systeme, Generatoren oder zweite Netzeinspeisungen genutzt werden.
Bei den batteriegestützten Systemen wird zwischen Notleuchten mit Einzelbatterie und zentral versorgten Notleuchten unterschieden.
Notleuchten mit Einzelbatterieversorgung
Die Leuchte wird über einen Akku versorgt, welcher im oder in der Nähe (max. 1m) des Leuchtengehäuses verbaut ist. Alle notwendigen elektrotechnischen Einrichtungen wie Ladeteil, Prüf- und Überwachungseinrichtung, Steuereinheit und Netzerkennung sind in der Leuchte verbaut.
Notleuchten mit zentraler Batterieversorgung
Alle Notleuchten werden von einem zentralen Batteriesatz in der Nähe des Zentralbatteriesystems versorgt. Die elektrotechnischen Einrichtungen befinden sich innerhalb des Steuergerätes. Es wird bei zentral versorgten Systemen zwischen der Versorgung innerhalb eines Brandabschnittes bzw. einer brandabschnittsübergreifenden Versorgung unterschieden.
Schutzziel der Sicherheitsbeleuchtung ist
- das gefahrlose Verlassen eines Gebäudes bei Ausfall der allgemeinen Stromversorgung zu gewährleisten.
- das sichere Beenden potenziell gefährlicher Arbeitsabläufe,
- das Auffinden von Brandbekämpfungs- und Sicherheitseinrichtungen (z.B. Erste-Hilfe-Stelle) zu ermöglichen.
Dazu gehört:
- Die Kennzeichnung der Flucht- und Rettungswege,
- die Beleuchtung der Flucht- und Rettungswege,
- eine ausreichende Beleuchtung der Brandbekämpfungs- und/oder Meldeeinrichtungen entlang der Rettungswege und
- das Ermöglichen von Rettungsmaßnahmen.
Leuchten der Sicherheitsbeleuchtung

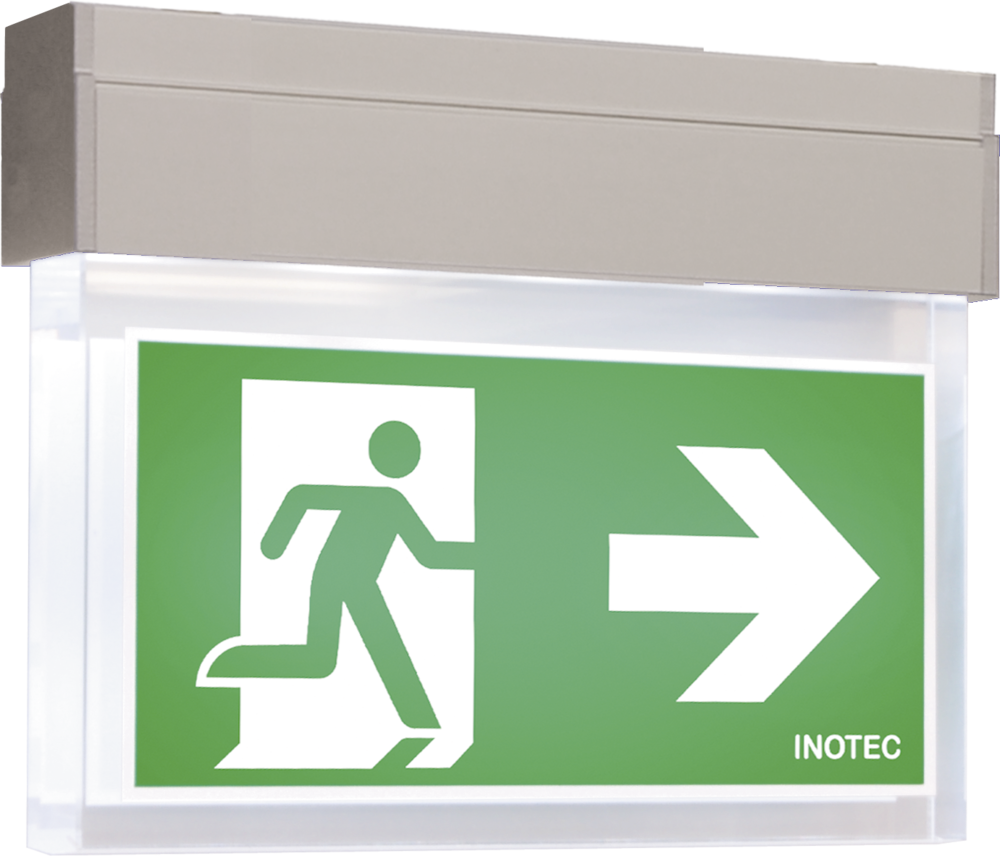

Rettungszeichenleuchten
- weisen den Weg zum nächsten Notausgang
- kennzeichnen einen Notausgang
- kennzeichnen einen Sammelpunkt zu dem man im Notfall geleitet wird
- müssen dauerhaft eingeschaltet sein (Außnahme: Arbeitsstätten)
- Rettungszeichen müssen im Notfall immer erkennbar sein und dürfen deshalb nicht versperrt werden

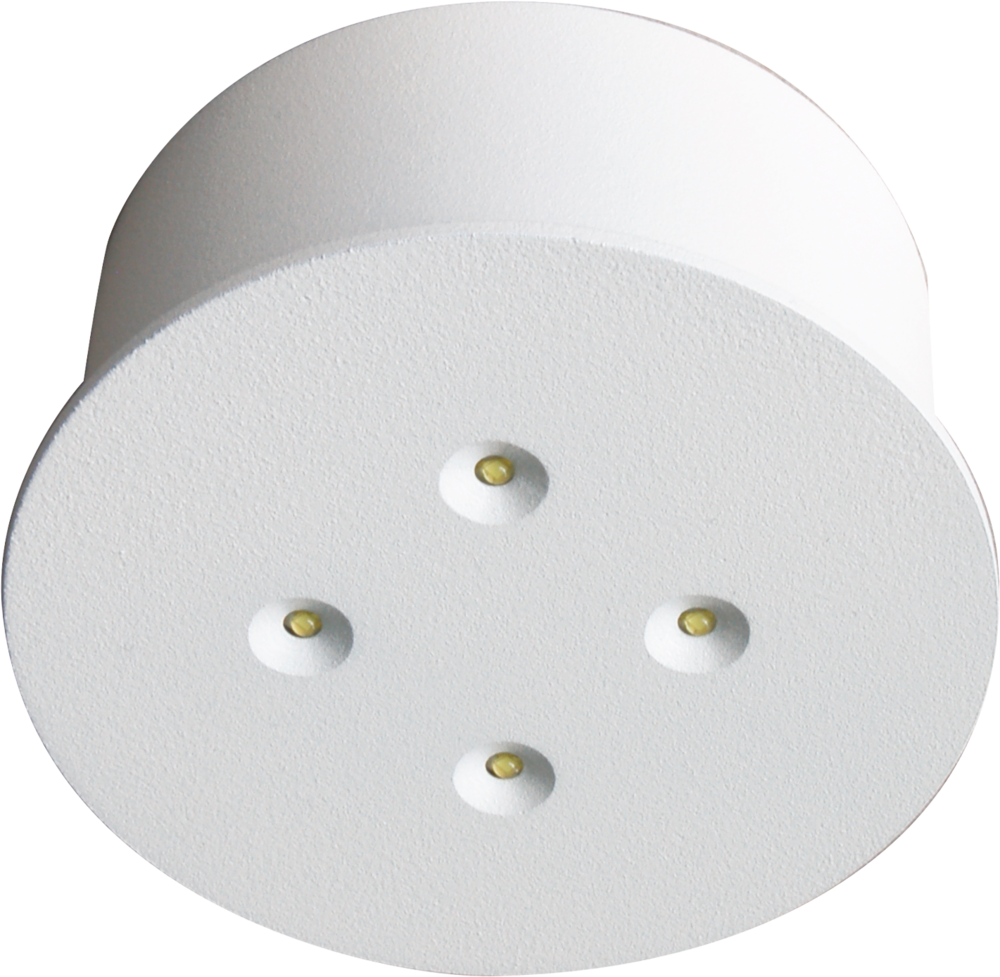

Sicherheitsleuchten
- werden für die Beleuchtung von Fluchtwegen, Treppen/Niveauänderungen und potentielle Gefahrenstellen eingesetzt
- dienen zur Antipanikbeleuchtung
- werden an Orten mit besonderer Gefährdung eingesetzt
- beleuchten Erste-Hilfe-Einrichtungen sowie Brandbekämpfungs- und Meldeeinrichtungen

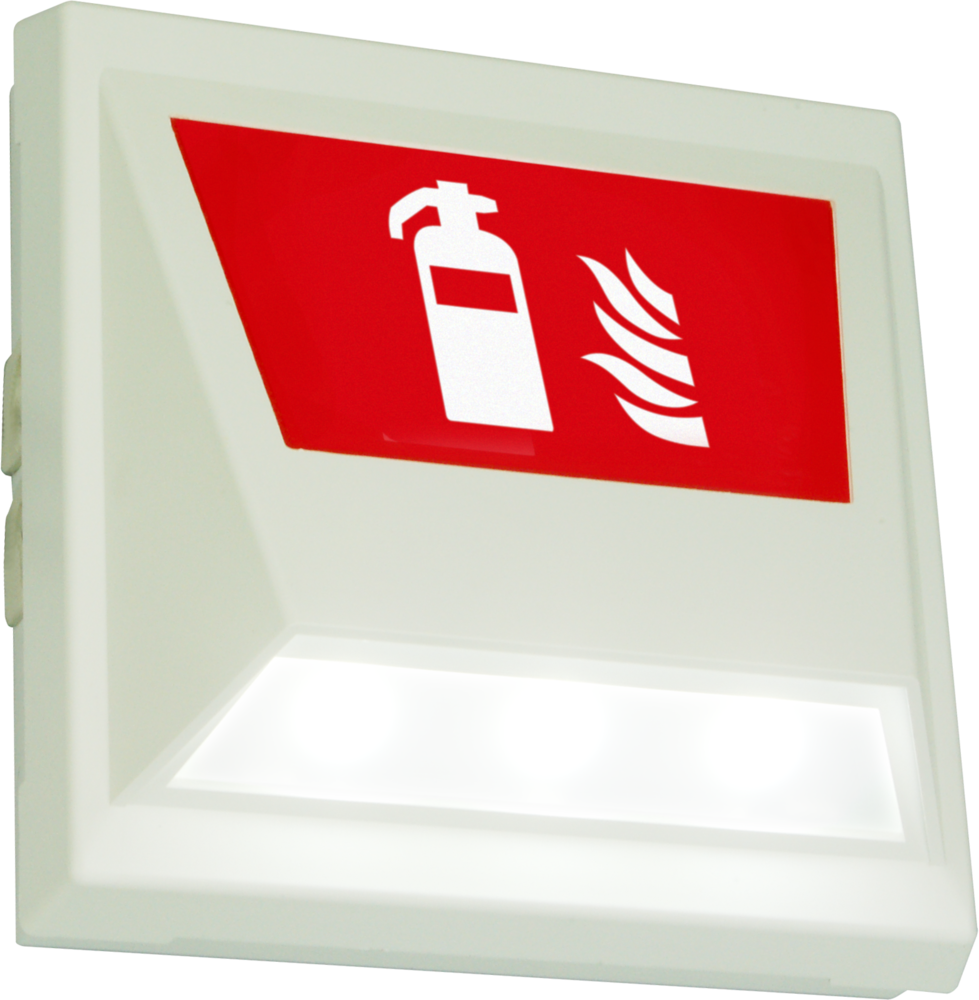

Leuchten zur Kennzeichnung von Sicherheitseinrichtungen
- Ausleuchtung gem. EN 1838
- beleuchten von Erste-Hilfe-Einrichtungen sowie Brandbekämpfungs- und Meldeeinrichtungen
- Sicherheitskennzeichnung in Dauerlicht
- Beleuchtung in Bereitschaftslicht
Wann ist eine Sicherheitsbeleuchtung notwendig?
Die folgenden Links beinhalten die wichtigsten Gesetze, Vorschriften und Bedingungen rund um die Notwendigkeit einer Sicherheitsbeleuchtung:
Arbeitsschutzrecht
Technische Regeln für Arbeitsstätten (ASR)
Musterbauordnung September 2020
Baurecht
| Bundesland | Bauordnung | Abkürzung | Stand | Link |
|---|---|---|---|---|
BW Baden-Württemberg | Landesbauordnung für Baden-Württemberg | LBO | 01.03.2015 | |
BY Bayern | Bayerische Bauordnung | BayBO | 17.11.2014 | |
BE Berlin | Bauordnung für Berlin | BauO Bln | 29.06.2011 | |
BB Brandenburg | Brandenburgische Bauordnung | BbgBO | 06.04.2010 | |
HB Bremen | Bremische Landesbauordnung | BremLBO | 06.10.2009 | |
HH Hamburg | Hamburgische Bauordnung | HBauO | 28.01.2014 | |
HE Hessen | Hessische Bauordnung | HBO | 15.12.2011 | |
MV Mecklenburg-Vorpommern | Landesbauordnung Mecklenburg-Vorpommern | LBauO M-V | 20.05.2011 | |
NI Niedersachsen | Niedersächsische Bauordnung | NBauO | 23.07.2014 | |
NRW Nordrhein-Westfalen | Nordrhein-Westfalen - Landesbauordnung | BauO NRW | 01.03.2000 | |
RP Rheinland-Pfalz | Landesbauordnung Rheinland-Pfalz | LBauO | 09.03.2011 | |
SL Saarland | Landesbauordnung des Saarlandes | LBO | 11.12.2012 | |
SN Sachsen | Sächsische Bauordnung | SächsBO | 01.05.2014 | |
SA Sachsen-Anhalt | Bauordnung des Landes Sachsen-Anhalt | BauO LSA | 10.09.2013 | |
SH Schleswig-Holstein | Landesbauordnung | LBO | 22.01.2009 | |
TH Thüringen Thüringer | Bauordnung | ThürBO | 13.03.2014 |
Wie ist eine Sicherheitsbeleuchtung zu errichten und zu betreiben?
Elektrotechnische Normen
- EN 60598-1, 10/15
- EN 60598-2.22, 06/15*
- DIN EN 50171, 11/01
- EN 50172, 01/05
- DIN V VDE V 0108-100, 08/10
- DIN EN 50272-2, 12/01
- DIN VDE 0100-560, 10/13
- DIN VDE 0100-710, 10/12
Bauaufsichtliche Richtlinien:
- (M)LAR*, 03/00 + 11/05 + 02/15
- EltBauVO*, 01/09 und älter
* Einführungsstand in dem relevanten Bundesland beachten
Lichttechnische Normen
- EN 1838, 10/13
- DIN 4844-1, 06/12
- DIN 4844-2, 12/12
- DIN ISO 3864-1, 06/12
- DIN EN ISO 7010, 10/12
Arbeitsschutzrecht:
- ASR A3.4/7, 07/17
Sonderrichtlinien/-normen:
- Richtlinien für den Bäderbau, 5. Fassung 04/13
- DINBN 12193 - Sportstättenbeleuchtung, 04/08
- Betrieb von Bädern BGR/GUV-R 108, Fassung 06/09, Stand 06/11
Welche Anforderungen muss die Sicherheitsbeleuchtung erfüllen?
Übersicht über die Anforderungen an die elektrische Anlage für Sicherheitsbeleuchtung gem. DIN V VDE V 0108 von 08/10 und DIN VDE 0100-560 von 10/13
| Beispiele baulicher Anlagen für Menschenansammlungen | Beleuchtungsstärke, lx | Umschaltzeit, s max. | Nennbetriebsdauer, h | Rettungszeichenleuchte in Dauerbetrieb | Zentrales Stromversorgungs- |
|---|---|---|---|---|---|
| Versammlungsstätten / -räume | 1 | 1 | 3 | X | X |
| Ausstellungshallen | 1 | 1 | 3 | X | X |
| Theater, Kinos | 1 | 1 | 3 | X | X |
| Verkaufsstätten | 1 | 1 | 3 | X | X |
| Gaststätten | 1 | 1 | 3 | X | X |
| Medizinisch genutzte Räume / Bereiche in Krankenhäusern / Arztpraxen / Behandlungszentren / -einrichtungen, Kur- / Pflege- /Therapiezentren / -einrichtungen etc. | 1 | 15 f) | 24 e) | X | X |
| Hotels, Gästehäuser, Beherbergungsstätten, Heime | 1 | 15 a) | 8 d) | X | X |
| Hochhäuser | 1 | 15 a) | 3 c) | X | X |
| Schulen | 1 | 15 a) | 3 | X | X |
| Parkhäuser | 1 | 15 | 1 | X | X |
| Rettungswege in Arbeitsstätten | 1 | 15 | 1 | 0 | X |
| Arbeitsplätze mit besonderer Gefährdung / Besonders gefährdete Bereiche | ≥15 | 0,5 | b) | 0 | X |
| Bühnen | 3 | 1 | 3 | X | X |
| Flughäfen, Bahnhöfe | 1 | 1 | 3 g) | X | X |
| Beispiele baulicher Anlagen für Menschenansammlungen | Stromversorgungssystem mit Leistungsbegrenzung (LPS) | Einzelbatteriesystem | Stromerz.aggregat ohne Unterbrechung (0s) | Stromerz.aggregat kurze Unterbrechung (max. 0,5s) | Stromerz.aggregat mittlere Unterbrechung (max. 15s) | Duales System/ separate Einspeisung |
|---|---|---|---|---|---|---|
| Versammlungsstätten / -räume | X | X | X | X | - | - |
| Ausstellungshallen | X | X | X | X | - | - |
| Theater, Kinos | X | X | X | X | - | - |
| Verkaufsstätten | X | X | X | X | - | - |
| Gaststätten | X | X | X | X | ||
| Medizinisch genutzte Räume / Bereiche in Krankenhäusern / Arztpraxen / Behandlungszentren / -einrichtungen, Kur- / Pflege- /Therapiezentren / -einrichtungen etc. | X | X | X | X | X | - |
| Hotels, Gästehäuser, Beherbergungsstätten, Heime | X | X | X | X | X | - |
| Hochhäuser | X | X | X | X | X | - |
| Schulen | X | X | X | X | X | - |
| Parkhäuser | X | X | X | X | X | - |
| Rettungswege in Arbeitsstätten | X | X | X | X | X | X |
| Arbeitsplätze mit besonderer Gefährdung / Besonders gefährdete Bereiche | X | X | X | X | - | X |
| Bühnen | X | X | X | X | - | - |
| Flughäfen, Bahnhöfe | X | X | X | X | - | - |
Legende:
X zulässig
- nicht zulässig
0 nicht gefordert
a) Je nach Panikrisiko von 1s bis 15s und Gefährdungsbeurteilung.
b) Der Zeitraum der für Personen bestehenden Gefährdung.
c) Bei Wohnhäusern 8h, wenn nicht die Schaltung nach 4.4.8 ausgeführt wird.
d) Es genügen 3h, wenn Schaltung nach DIN V VDE V 0108-100 von 08/10, Pkt. 4.4.8.
e) Es genügen 3h, wenn die medizinischen Anforderungen und die Nutzung des medizinischen Bereichs beendet und das Gebäude in einer Zeit von 3h evakuiert werden kann.
f) Je nach Klassifikation des medizinisch genutzten Raumes ≤ 0,5s bis ≤ 15s (siehe DIN VDE 0100-710 von 10/12 Anhang B)
g) Für oberirdische Bereiche von Bahnhöfen ist je nach Evakuierungskonzept auch 1h zulässig.
| Art der Beleuchtung | Geforderte Beleuchtungsstärke | Gleichmäßigkeit (Emin/Emax) | Nennbetriebsdauer | Vorhandensein von Emin (*1) |
|---|---|---|---|---|
| Sicherheitsbeleuchtung für Rettungswege: | 1lx (*3) auf der Mittellinie des Rettungsweges | 1:40 | Mindestens 1 Stunde | 50% von E min innerhalb von 5s, 100% innerhalb 60s |
| Sicherheitsbeleuchtung für Arbeitsplätze mit besonderer Gefährdung: | 10 % der Allgemeinbeleuchtung, mindestens 15lx (*3) | 1:10 | Die Nennbetriebsdauer muß der Dauer entsprechen, während der eine Gefährdung für Menschen besteht (*2) | Die geforderte Beleuchtungsstärke muss dauernd vorhanden oder in 0,5s erreicht sein |
| Antipanik-Beleuchtung: | Mindestens 0,5lx (*3) auf der freien Bodenfläche | 1:40 | Mindestens 1 Stunde | 50% von E min innerhalb von 5s 100% innerhalb 60s |
(*1) in deutschen Arbeitsstätten gem. ASR A3.4/3 innerhalb von 15s.
(*2) Beurteilung ist Aufgabe des Betreibers.
(*3) Messebene ≤ 2 cm über dem Boden, in deutschen Arbeitsstätten ≤ 20 cm.
Lichttechnische Anforderungen
Hervorzuhebende Stellen gem. EN 1838 von 10/13
*1 max. 2m Abstand in der Horizontalen
*2 vertikale Beleuchtungsstärke 5 lx
(Muster)-Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen ([M]LAR)
| Land | (M)LAR Stand 03/2000 eingeführt | (M)LAR Stand 11/2005 eingeführt |
|---|---|---|
| Baden-Württemberg | Nov 06 | |
| Bayern | Jan 08 | |
| Brandenburg | Dez 06 | |
| Bremen | Jan 07 | |
| Hamburg | Jan 07 | |
| Hessen | Dez 06 | |
| Mecklenburg-Vorpommern | Aug 06 | |
| Niedersachsen | Feb 07 | |
| Nordrhein-Westfalen | Aug 01 (die 1600m² für Brandabschnitte gelten nicht) | |
| Rheinland Pfalz | Nov 06 | |
| Saarland | Apr 08 | |
| Sachsen | Jun 06 | |
| Sachsen-Anhalt | Feb 07 | |
| Schleswig-Holstein | Mai 07 | |
| Thüringen | Aug 07 |
Prüfungen und Prüffristen
Prüffristen nach DIN V VDE V 0108-100 und Muster-Prüfverordnung
Erstprüfungen
- Messung der lichttechnischen Werte der Sicherheitsbeleuchtung nach DIN 5035-6 und EN 1838.
- Erstprüfung nach DIN VDE 0100-600.
- Prüfung der Be- und Entlüftung des Aufstellungsraumes für Batterien und zugehörige Einrichtungen nach EN 50272-2 (VDE 0510-2).
Tägliche Prüfung*
- Anzeigen der zentralen Stromversorgungsanlage auf korrekte Funktion am Gerät, oder an einem gut einsehbaren Standort über ein Meldetableau oder Überwachungssystem.
Wöchentliche Prüfung *
- Funktionsprüfung der Sicherheitsbeleuchtung unter Hinzuschaltung der Ersatzstromquelle (bei batteriegestützen Systemen) einschließlich Funktionsprüfung aller angeschlossenen Leuchten.
- Bei Verwendung automatischer Prüfsysteme müssen diese EN 62034 (VDE 0711-400) entsprechen.
Monatliche Prüfung *
- Zusätzlich zur wöchentlichen Prüfung muss bei Zentralbatterieanlagen der korrekte Betrieb der Überwachungseinrichtungen geprüft werden.
- Für Generatorsätze sind die ISO 8528-12 und DIN 6280-13 zu beachten.
Jährliche Prüfung *
- Die jährlichen Prüfungen dürfen nur manuell ausgelöst werden.
- Neben den monatlichen Prüfungen müssen alle Leuchten der Sicherheitsbeleuchtung über ihre volle, notwendige Betriebsdauer geprüft werden.
- Prüfung jeder Leuchte der Sicherheitsbeleuchtung auf Vorhandensein, Sauberkeit und richtige Funktion.
- Generatoren gem. Anforderungen nach ISO 8528-12 und DIN 6280-13.
- Prüfung von Batterien und ihren Betriebsbedingungen nach EN 50272-2 (VDE 0510-2).
- Überprüfung der Ladeeinrichtung.
Mindestens alle drei Jahre *
- Messung der Beleuchtungsstärke der Sicherheitsbeleuchtung nach EN 1838.
- Wiederkehrende Prüfung der Sicherheitsbeleuchtung durch nach Bauordnungsrecht anerkannte Sachverständige.
* Das Datum und die Ergebnisse der Prüfung müssen im Prüfbuch der Anlage dokumentiert sein.
Wer darf Prüfungen, Wartungen, Instandsetzungen durchführen?
- Elektrotechnisch unterwiesene Person (euP) gem. DIN VDE 0105-100 von 10/15 und DIN VDE 1000-10 von 01/09
- Elektrofachkraft gem. DIN VDE 0105-100 von 10/15 und DIN VDE 1000-10 von 01/09
- Befähigte Person gem. BetrSichV von 02/15, Stand 03/17 und TRBS 1203 von 03/10, Stand 02/12
- Prüfsachverständige gem MPrüfVO von 03/11 und DIN V VDE V 0108-100 von 08/10
Download

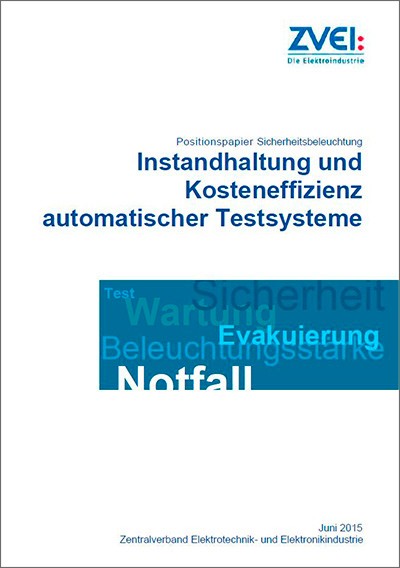

Positionspapier "Automatische Testsysteme", ZVEI
