GMS Hilfe
Montage und Inbetriebnahme
GMS-Kanal mit GMS-Modulen und Zubehör

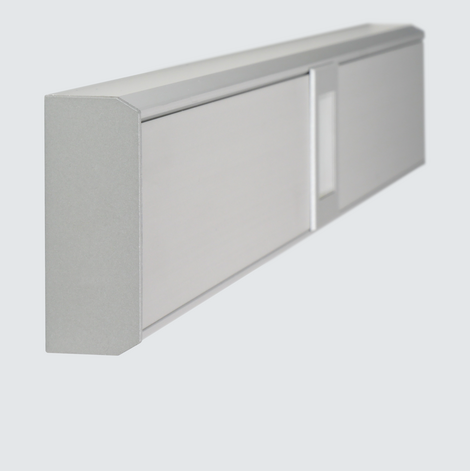

GMS-Kanal und Komponenten
Aluminiumkanal für Sicherheitsleitsystem GMS. Länge 2.000 mm. Lieferung inkl. Deckel, 1 x Längsverbinder, 5 x Kabelhalteklammer.
| Farbe: eloxiert | 104598635 |
| Farbe: RAL 9016 | 104636324 |
| Sonderfarbe | 104636425 |
Endstück Aluminiumkanal für Sicherheitsleitsystem GMS. VPE: 2 Stk.
| Farbe: eloxiert | 104619550 |
| Farbe: RAL 9016 | 104619651 |
| Sonderfarbe | 101396726 |
Innenecke Aluminiumkanal für Sicherheitsleitsystem GMS.
| Farbe: eloxiert | 104640768 |
| Farbe: RAL 9016 | 104640869 |
| Sonderfarbe | 104641172 |
Außenecke Aluminiumkanal für Sicherheitsleitsystem GMS.
| Farbe: eloxiert | 104640970 |
| Farbe: RAL 9016 | 104641071 |
| Sonderfarbe | 104641273 |
GMS Lichtmarker-Modul GMS-L für Richtungsanzeige. Zum Einbau in GMS-Aluminiumkanal. Ansteuerung und Versorgung über GMS-Controller (GMS-C).
| Farbe: eloxiert | 104612274 |
| Farbe: RAL 9016 | 104619348 |
| Sonderfarbe | 104619449 |
GMS Montage
Kanal montieren
GMS-Kanal an der Wand montieren. Der mitgelieferte Längsverbinder hilft bei der sauberen und schnellen Installation weiterer Kanalstücke. Hinweis: Gemäß der Vornorm DIN VDE V 0108-200 „Sicherheitsbeleuchtungsanlagen – Teil 200: Elektrisch betriebene optische Sicherheitsleitsysteme“ soll ein bodennahes Sicherheitsleitsystem maximal 40 cm über dem Boden montiert werden.
GMS-M… einsetzen
Die GMS-Module werden einfach mittels der Federmontage an der gewünschten Stelle in den GMS-Kanal geklipst. Hinweis: Gemäß der Vornorm DIN VDE V 0108-200 „Sicherheitsbeleuchtungsanlagen – Teil 200: Elektrisch betriebene optische Sicherheitsleitsysteme“ soll der Abstand zwischen zwei Lichtmarkern maximal 1,5 m betragen. Wir empfehlen für eine Lauflichtfunktion einen maximalen Abstand von 0,8 m.
Verdrahtung im GMS-Kanal herstellen
Die Verdrahtung erfolgt mit J-Y(St)Y 2 x 2 x 0,8. Für eine schnelle Verbindung empfehlen wir MICRO-Verbindungsklemmen (z. B. Wago Serie 243). Durch eine alternierende Verdrahtung der GMS-Module auf zwei Linien wird eine optimale Redundanz erreicht.
Deckel montieren
GMS-Kanal Deckel montieren. Damit der Abdeckrahmen optimal passt, sollte der Abstand zwischen den Deckeln 40 mm betragen.
Abdeckrahmen montieren
Jetzt kann der Abdeckrahmen montiert werden.
Adressetikett unter Profil kleben (Tipp)
Um bei Wartung oder Defekt die Adresse des GMS-Moduls einfach ausfindig zu machen, empfiehlt es sich, einen der beiliegenden Adressaufkleber von unten unter den GMS-Kanal zu kleben. So kann auch nach der Installation die Adresse einfach abgelesen werden.
Etikett auf Lichtaustritt entfernen
Nach erfolgreicher Installation und Einrichtung kann das Etikett auf dem GMS-Modul entfernt werden.
GMS-Controller und GMS-Spannungsversorgung

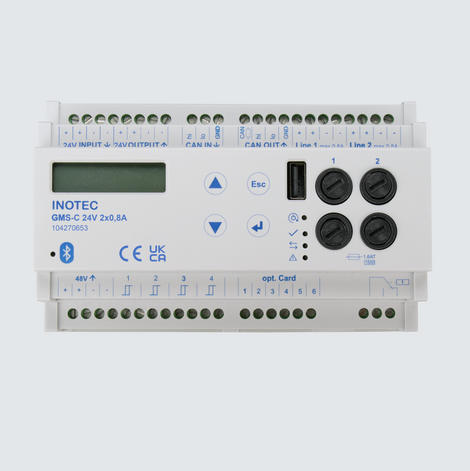

GMS-Controller – Komponenten
GMS-Controller zur Ansteuerung und Versorgung von GMS Lichtmarker-Modulen im bodennahen Sicherheitsleitsystem GMS.
| GMS-C 230 V 2 x 1 A | 104228015 |
| GMS-C 24 V 2 x 0,8 A | 104270653 |
48-V-Spannungsversorgung für GMS-Controller.
| GMS-S-230 / 48 Power Supply, 230 V / 48 V 2,1 A | 104641374 |
| GMS-S-24 / 48 Power Supply, 24 V / 48 V 1,1 A | 104446162 |
GMS-Controller – Anschluss
GMS-C 24 V an CLS FUSION
- Max. 20 Lichtmarker je Linie
- Max. 40 Lichtmarker je Controller
- Leitungslänge zum GMS-C max. 10 m
- Leitungslänge Linie 1 und 2 max. 250 m
- Separate Anschlussklemme verwenden
- Kein Mischen mit Notleuchten an einer Anschlussklemme
Entnahmestrom CLS FUSION
| Anzahl | Strom |
| 10 × GMS-M Lichtmarker | 0,8 A |
| 20 × GMS-M Lichtmarker | 1,3 A |
| 30 × GMS-M Lichtmarker | 1,8 A |
| 40 × GMS-M Lichtmarker | 2,3 A |
GMS-C 230 V an CPS FUSION
- Max. 40 Lichtmarker je Linie
- Max. 80 Lichtmarker je Controller
- Werte gelten für die Projektierung der Stromkreisbelastung
- Werte 50 bis 80 beziehen sich auf beide Linien zusammen
Stromaufnahme am 230-V-Stromkreis
| Anzahl | Strom |
| 10 × GMS-M Lichtmarker | 0,13 A |
| 20 × GMS-M Lichtmarker | 0,21 A |
| 30 × GMS-M Lichtmarker | 0,30 A |
| 40 × GMS-M Lichtmarker | 0,38 A |
| 50 × GMS-M Lichtmarker | 0,45 A |
| 60 × GMS-M Lichtmarker | 0,53 A |
| 70 × GMS-M Lichtmarker | 0,61 A |
| 80 × GMS-M Lichtmarker | 0,68 A |
Vereinfachte Projektierung:
1 Sicherheitsleuchte / Rettungszeichenleuchte = 2 Lichtmarker
Hinweis: Die Systemvarianten 24 V und 230 V getrennt projektieren.
INOTEC App zur Konfiguration
Programmierung CLS FUSION
Nach der Hardwareinstallation muss das GMS-C in der CLS FUSION programmiert werden. Das kann über den Konfigurator oder das Steuerteil erfolgen.
Programmierung am Konfigurator
Programmierung am Steuerteil
INOTEC App
Mit Hilfe der INOTEC App können die GMS-Module erfasst, ans GMS-C übertragen und konfiguriert werden.
Teilnehmer anmelden 1
Teilnehmer anmelden 2
Lichtmarker konfigurieren
- Alle Einstellungen werden als Vorschau in Echtzeit dargestellt
- Lauflicht: Hier stehenfolgende Muster zur Auswahl: 4 Takt, 8 Takt und Flugfeld
- Überblenden: Der vor- und nachgelagerte Pfeil wird gedimmt mitgeschaltet. Mit dieser Funktion wird ein ruhigeres Lauflicht vermittelt
- Invertieren: Kehrt die Richtung des Lauflichts um
- Geschwindigkeit: Steuert die Geschwindigkeit des Lauflichts
- Helligkeit Vordergrund: Steuert die Helligkeit der aktiven Lichtmarker
- Helligkeit Hintergrund: Steuert die Gesamthelligkeit aller nicht-aktiven Lichtmarker
- Helligkeit statisch: Einstellungen der statischen Lichtmarker
- Übertragen: Nach der Konfiguration müssen die Einstellungen auf das GMS-C übertragen werden
Informationen und Einstellungen

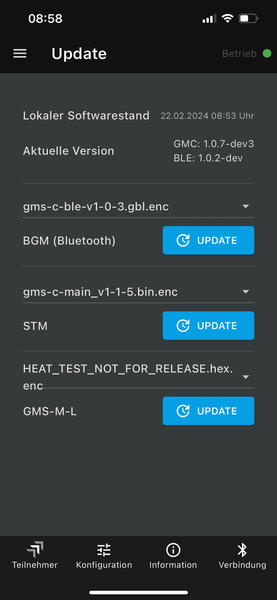

Update und Test
